Inkoppling av RS485/RS232/modbus

iSer (PRO) – galvaniskt isolerad RS485 (Modbus/M-bus) eller RS232

Denna plint finns endast på Logger 3030 PRO

  • iSG = jord iSer (jord separerad från loggern 3030:s jord)
  • iAT = A vid rs485, TX vid rs232
  • iBR = B vid rs485, RX vid rs 232

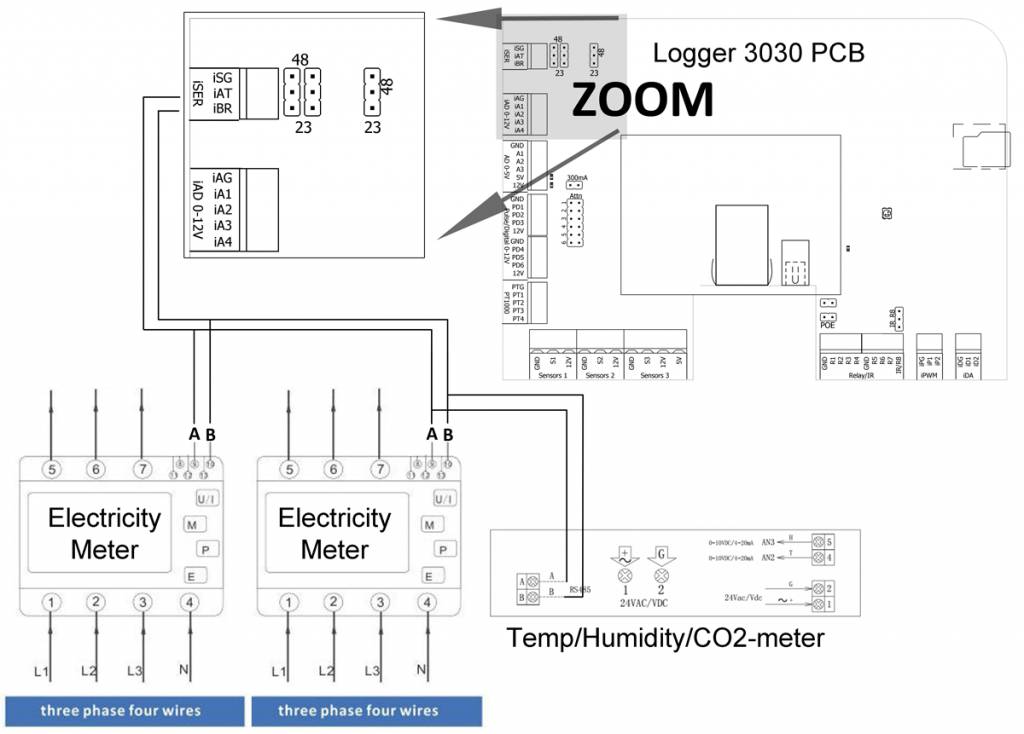

Förvalt läge är RS485. För att välja RS232 flyttas tre byglar från övre läget märkt ”48” till nedre lägret märkt ”32”. Visas i bilden nedan.

Här visar vi exempel på inkoppling av elmätare och vår temp/fukt/CO2-mätare till RS485 Modbus.

Logger 3030 PRO modbus RS485 RTU modbus

Nedan visar vi exempel på vår Nivågivare av ekolodstyp, UL 1

Nivåtransmitter ansluten till modbus port på Logger 3030 PRO
Inkoppling av nivågivare UL1 via Modbus RS485 port
